Компания СтальЭнерго-96 реализует широкий ассортимент трубопроводной арматуры оптом или в розницу. Организуем доставку в любой российский регион, страны ближнего зарубежья. Оплата наличными или безналичный расчет.
Описание
Регулирующие клапаны предназначены для управления давлением жидких и газообразных сред, которые транспортируются по трубопроводным системам и магистралям.
Устройства этого типа позволяют регулировать скорость движения потока в трубопроводе. Особенно важным считается наличие регулирующего узла в системах, где требуется точное распределение потоков транспортируемых сред. Примером этому могут служить теплосети — от количества и скорости проходящей по трубам нагретой воды зависит температура в помещении. Увеличение или уменьшение проходного сечения внутри клапана меняет пропускную способность системы, позволяя получить нужный объем расхода транспортируемой среды.
Виды
Регулирующая трубопроводная арматура изготавливается по ГОСТ 12893-2005. Устройства рассчитаны на работу при номинальном давлении от 0,01 до 100,0 МПа по ГОСТ 26349-84. Размеры условного прохода соответствуют ГОСТ 28338-89 — от 2,5 до 4000 мм. Изделия Ду 2600, 3200, 3600, 3800 предназначены только для промышленного применения. Устройства Ду 16, 63 рекомендуется использовать для оборудования гидравлического и пневматического типа.
К наиболее распространенным видам регулирующих устройств относятся:
- Проходные. Используются для изменения расхода жидкой или газообразной среды, монтируются на прямых участках магистралей
- Угловые. Позволяют контролировать давление и изменяют направление движения потока, устанавливаются в местах поворота трубы на 90 градусов.
- Трехходовые. Устройства этого типа смешивают два потока рабочей среды в один.

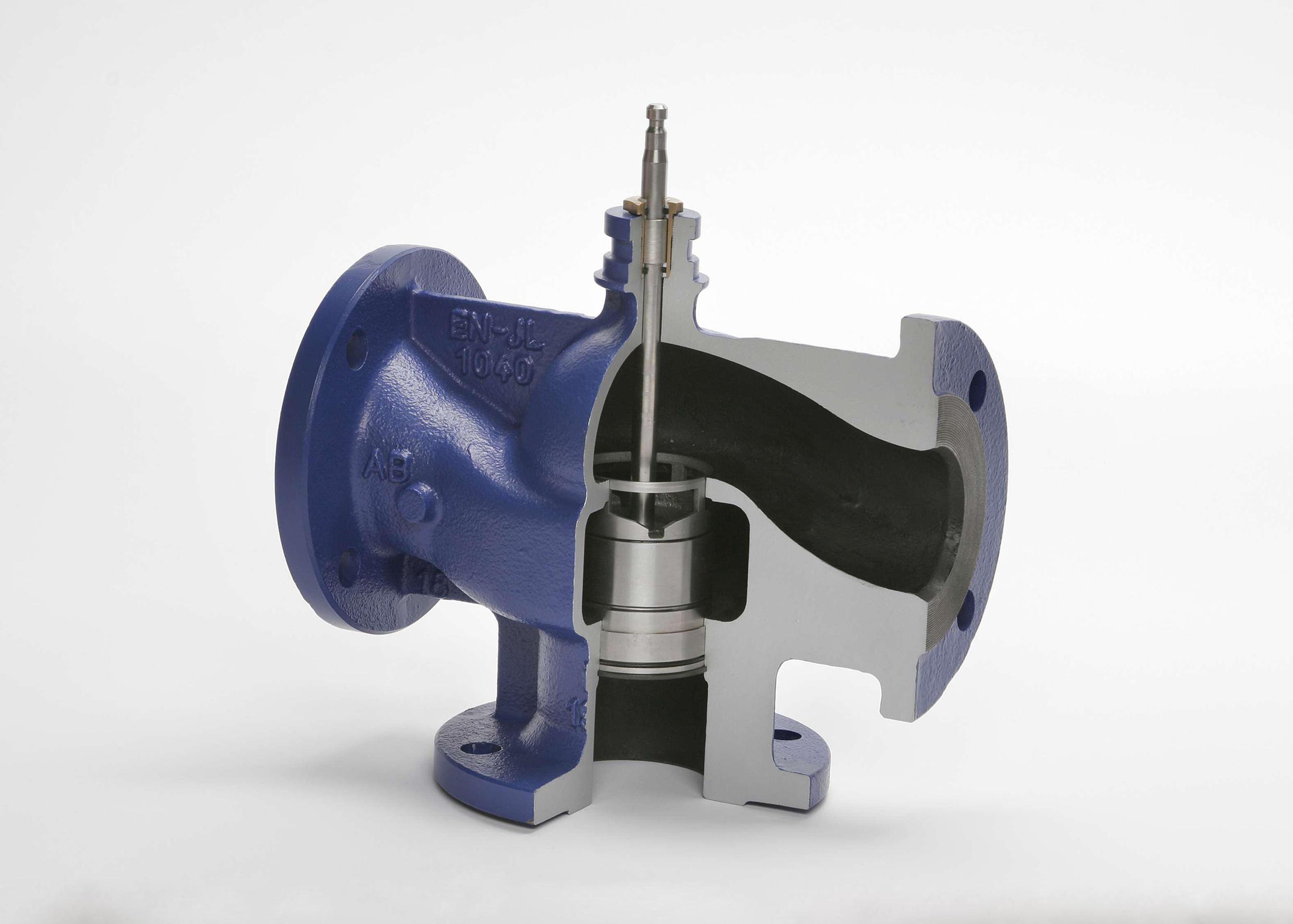

Самым простым по конструкции является проходной клапан. Он состоит из:
- корпуса с проходным отверстием;
- патрубками под приварку, фланцем или резьбовым соединением;
- уплотнителя, который обеспечивает герметичность узла;
- затвора, он выполняет роль регулятора;
- штока — эта деталь нужна для изменения положения затворного элемента.
Работа устройства заключается в изменении сечения проходного окна путем изменения положения затвора. В положении «закрыто» он полностью или частично перекрывает движение потока транспортируемой среды.
Технические характеристики
При выборе регулирующей трубопроводной арматуры нужно знать следующие параметры:
- вид запорного узла — регулирующий или запорно-регулирующий;
- давление в магистрали, вид и рабочую t транспортируемой среды;
- тип присоединения, диаметр патрубков, резьбы или фланцев;
Корпус и уплотнительные элементы, должны быть изготовлены из сплавов, коррозионностойких в отношении к транспортируемым средам.
В зависимости от способа управления арматура бывают ручной и автоматической. Устройства с ручным управлением, как правило, используются в бытовой сфере. На магистралях с большим диаметром трубы устанавливают клапаны с автоматикой. Такие узлы оснащают датчиками, которые контролируют уровень давления и температуру в системе. Для перемещения штока из одного положения в другое применяется электрический, пневматический или гидравлический привод.
Преимущества использования регулирующих клапанов
- Прочность. Устройства изготавливают из материалов, устойчивых к агрессивным химическим и органическим веществам — из нержавеющей стали, латуни, чугуна.
- Надежность и эффективность. Несмотря на простую конструкцию регулирующие устройства безотказны в работе, обеспечивают точное регулирование давления в системе.
- Большое разнообразие видов и типоразмеров. Широкий ассортимент регулирующей арматуры позволяет подобрать устройства для трубопровода любого диаметра и назначения.
Чтобы оставить заявку на регулирующие клапаны позвоните по телефону, указанному на сайте. Наши специалисты помогут подобрать изделия с нужными характеристиками, расскажут о скидках, ответят на все интересующие вас вопросы.
Регулирующие клапаны
Регулирующие клапаны выступают в качестве одного из наиболее распространенных типов арматуры трубопроводов, предназначенных для осуществления непрерывного и дискретного изменения в системе показателей давления и расхода передаваемых жидкостей и газов.
В основе работы подобных клапанов лежит регулирование величины проходного сечения трубопровода. Материалы производства регулирующих клапанов могут быть самыми разнообразными, и определяются в каждом конкретном случае физико-химическими характеристиками среды, в которой предстоит взаимодействовать клапану. От них напрямую зависит и цена изделия.
Управление элементами регулирующей арматуры может осуществляться несколькими способами, и определяется эксплуатационными условиями работы клапана. В большинстве случаев в основе управления клапанами лежит использование данных получаемых от микроконтроллеров, которые в свою очередь собирают сведения от датчиков, расположенных в среде, и фиксирующих все основные их показатели.
Приводы регулировки при этом могут работать на основе:
- Гидравлики
- Пневматики
- Электрической энергии
- Электромагнитных импульсов
- Ручного управления.
Последний способ считается устаревшим, и активно заменяется более современными вариантами, но его еще можно встретить в эксплуатации.
